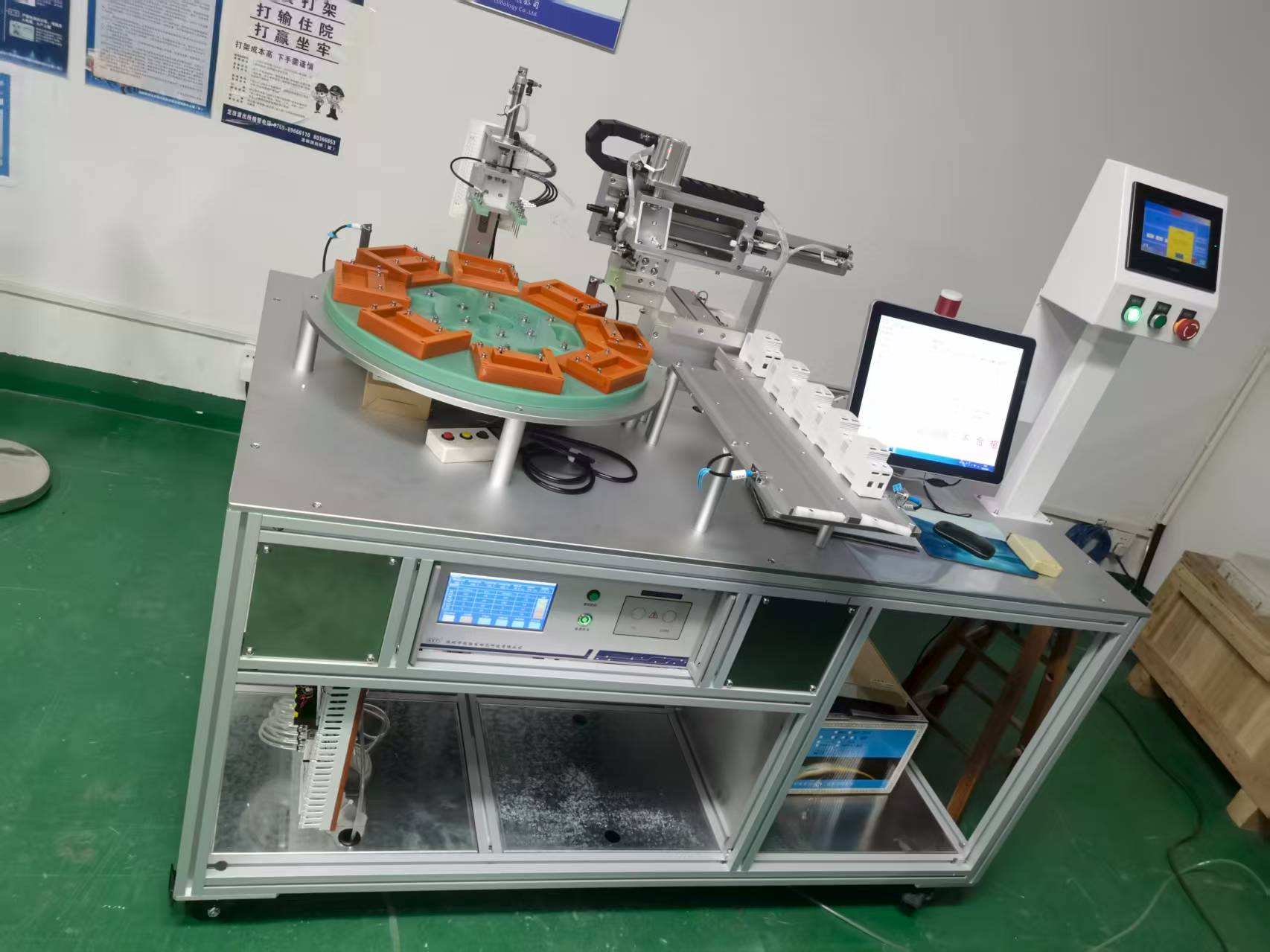

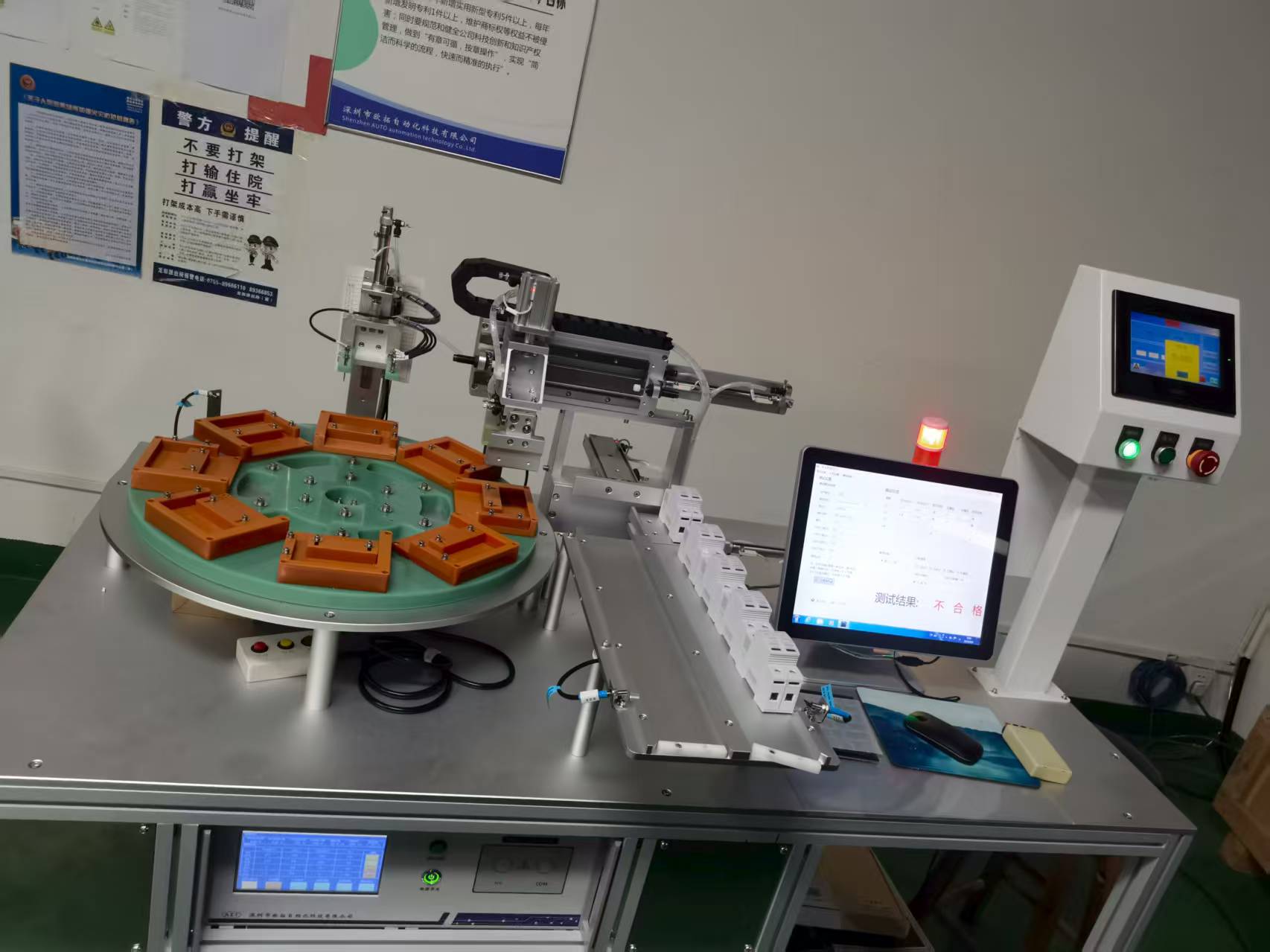

CRCC防雷模塊自動測試分選（轉盤式）是歐拓針對鐵道部CRCC認證要求開發，具有系統集成度高、操作簡單、智能化程度高等特點，主要用于MOV、GDT、SPD等防護元器件的靜態參數的自動測試、自動分選、自動打標，或者用于其他防護器件的生產設備。
型號: AT5182
依據標準
lTB/T2311
lTB/T3498
lIEC61643
lGB/T18802
環境要求
l輸入電壓：AC220/50Hz
l海拔高度：≤2000m
l環境溫度：－10℃～＋40℃
l相對濕度：≤85％、無凝霜
l無導電塵埃、無火災及爆炸危險、無腐蝕金屬和絕緣的氣體、電源電壓波形為正弦波、供電電源波形畸變率<5%
技術參數
|
參數要求 |
||
|
直流擊穿電壓測試范圍 |
60V～2000V |
|
|
測試斜率 |
100V/s、500V/s、1000V/s、2000V/s四種斜率可選 |
|
|
MOV起始動作電壓測試范圍UImA |
60V～2000V |
|
|
MOV漏電流0.75U1mA |
0.1～199μA |
|
|
測試極性 |
雙極性 |
|
|
測量誤差 |
≤±2% |
|
|
測試效率 |
測試產品循環時間不大于10s/pcs，產能≥300Pcs/h |
|
|
功能
|
合格判定依據 |
靜態參數上下限設置，根據設置上下限判定合格與不合格、不合格產品自動剔除； |
|
上料方式 |
人工把SPD擺放到指定轉盤制定治具上； |
|
|
結果判定 |
合格與不合格兩類，并實現合格與不合格產品自動分選； |
|
|
數據記錄 |
有數據測試記錄軟件，測試數據自動生成excel數據表格，并保存于電腦中； |
|
|
測量軟件 |
有測試記錄軟件，可輸入產品型號、批號、測試日期、操作員等信息 |
|
|
操作安全 |
有高壓防護、電器接地、漏電保護等； |
|
|
機構方式 |

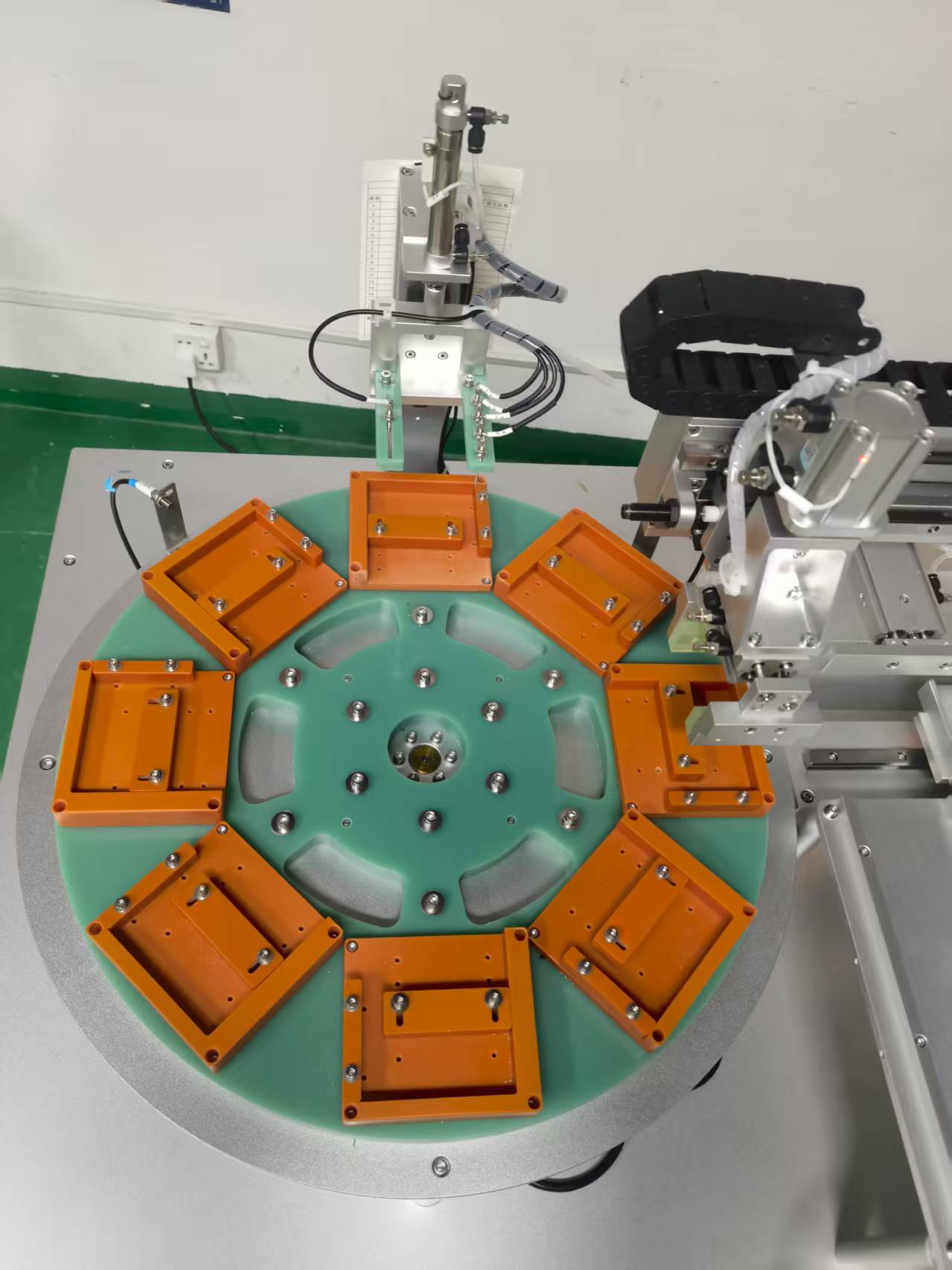

采用轉盤式方式制作； |
|
|
上位機測量軟件 |
測量軟件能自動采集儀表測量數值，把所有測量數據保存于電腦中，測量數據方便查詢、調出； |
|
