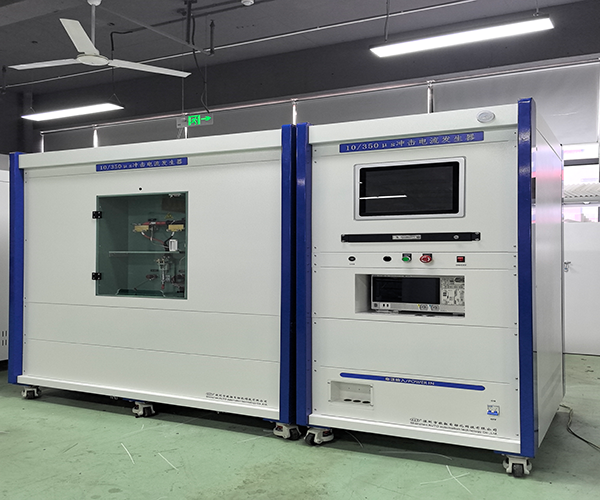

10/350μs（15kA）電流波發生器我司針對防護器件(SPD、MOV、GDT、TVS等）測試開發，具有系統集成度高、操作簡單、智能化程度高等特點，可產生短路10/350μs（1kA～15kA）的電流波形，主要用于SPD的限制電壓試驗，預處理試驗和動作負載試驗，也可用于MOV、GDT等防護元器件、電氣、5G通信、光伏儲能等整機產品等進行沖擊電流試驗和殘壓值的檢定，或者用于其他科學研究試驗。
型號: AT2185-015-G
依據標準
lIEC61000-4-5
lGB/T17626.5
lIEC61643
lGB/T18802
lGB/T10193
lUL1449
環境要求
l輸入電壓：AC220/50Hz
l海拔高度：≤2000m
l環境溫度：－10℃～＋40℃
l相對濕度：≤85％、無凝霜
l防雷接地；獨立防雷接地≤4Ω
l無導電塵埃、無火災及爆炸危險、無腐蝕金屬和絕緣的氣體、電源電壓波形為正弦波、供電電源波形畸變率<5
產品參數
|
波形參數 |
允許誤差 |
|||
|
短路輸出電流范圍 （分兩檔） |
1kA～4kA |
±10% |
||
|
4kA～15kA |
±10% |
|||
|
設備充電電壓范圍 （分兩檔） |
3kV～12kV |
3Ω |
±10% |
|
|
3kV～12kV |
0.75Ω |
±10% |
||
|
輸出阻抗 （分兩檔） |
3Ω |
±10% |
||
|
0.75Ω |
±10% |
|||
|
波前時間T1 |
10μs |
-10%～﹢100% |
||
|
波尾半峰值間T2 |
350μs |
±20% |
||
|
轉移電荷量Q |
Iimp×a（a=5×10-4s） |
-10%～﹢20% |
||
|
比能量W/R |
Iimp2×b（b=2.5×10-4s） |
-10%～﹢45% |
||
|
電荷量Q轉移時間 |
＜5ms |
|||
|
比能量W/R釋放時間 |
＜5ms |
|||
|
沖擊持續時間 |
＜5ms |
|||
|
相位觸發 |
0o～360o |
|||
|
功能性參數 |
||||
|
極性 |
正極性、負極性、正負交替（單次、即：正/負、正/負....）、正負交替（多次、即：正、正.../負、負....） |
|||
|
循環次數 |
1～9999次； |
|||
|
間隔時間 |
5～9999s； |
|||
|
控制 |
采用15寸觸摸工業電腦控制 |
|||
|
工位 |
可選配5路循環工位 |
|||
|
外形尺寸（長×寬×高） |
1000mm×1200mm×1832mm |
|||
|
去耦網絡 |
||||
|
去耦方式 |
電感（1.5mH、30A） |
|||
|
負載電源加載方式 |
自動加載、電腦軟件設置負載電源輸出 |
|||
|
負載電源輸出電壓范圍 |
單相AC：0～1500V |
電壓范圍可根據要求定制 |
||
|
DC：0～2000V |
||||
|
負載電源輸出電流 |
AC：≥5A |
電流可根據要求定制 |
||
|
DC：≥5A |
||||
|
顯示 |
交直流輸出電壓采用電壓表頭實時顯示 |
|||
|
外形尺寸（長×寬×高） |
1000mm×800mm×1832mm |
|||
|
自動測量系統 |
||||
|
示波器 |
可選配普源RIGOL、是德科技Keysight、泰克tektronix 等品牌示波器 |
|||
|
殘壓采集 |
可選配分壓器采集試品殘壓 |
|||
|
羅氏線圈 |
可選配電流采集羅氏線圈、可采集10/350μs電流波形 |
|||
|
波形測量軟件 |
可選配自動測量軟件：測量軟件能自動采集示波器測試波形，并對波形的波前時間、波尾半峰時間、峰值電流、進行分析顯示，并生成EXCEL或圖片保存于電腦中，測量軟件采集波形為示波器原圖波形，不做任何分析和處理； |
|||
|
隔離系統 |
可選配隔離系統：電腦與示波器通訊為RJ45通訊，電腦與示波器之間采用光電隔離系統； |
|||
