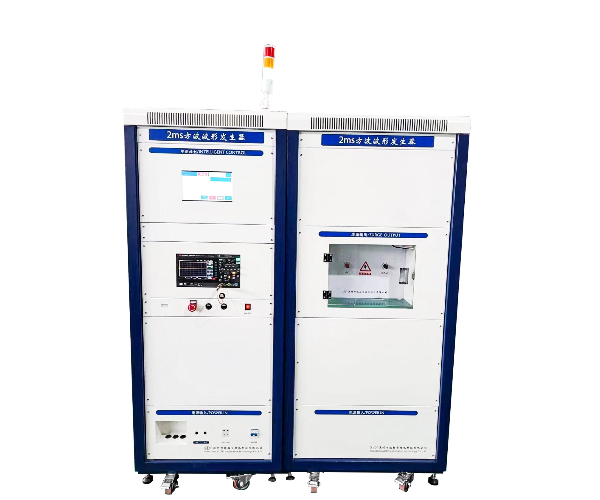

2ms方波波形發生器是歐拓針對防護器件(SPD、MOV、GDT、TVS等）測試開發，具有系統集成度高、操作簡單、智能化程度高等特點，可產生短路2ms（10A～1000A）的電流波形，主要用于MOV、GDT等防護元器件能量及壽命測試，或者用于其他科學研究試驗。
型號: AT2190-010-G
依據標準
lIEC 61000-4-5
lGB/T 17626.5
lIEC 61643
lGB/T 18802
lGB/T 10193
lUL1449
環境要求
l輸入電壓：AC220/50Hz
l海拔高度：≤2000m
l環境溫度：－10℃～＋40℃
l相對濕度：≤85％、無凝霜
l防雷接地；獨立防雷接地≤4Ω
l無導電塵埃、無火災及爆炸危險、無腐蝕金屬和絕緣的氣體、電源電壓波形為正弦波、供電電源波形畸變率<5%
產品參數：
|
波形參數 |
允許誤差 |
|
|
短路輸出電流范圍 （分二檔） |
10A～100A |
0～﹢20% |
|
100A～1000A |
0～﹢20% |
|
|
視在峰值寬度TD |
2ms |
0～﹢20% |
|
視在總寬度TT |
≤1.5TD |
|
|
波前振蕩 |
＜5% |
|
|
短路電流反極性振蕩 |
≤10%IPeak |
|
|
功能性參數 |
||
|
極性 |
正極性、負極性、正負交替（單次、即：正/負、正/負....）、正負交替（多次、即：正、正.../負、負....） |
|
|
循環次數 |
1～9999次； |
|
|
間隔時間 |
1～9999s； |
|
|
工位 |
可選配5工位測試治具 |
|
|
安全 |
測試系統應具有完善的安全保護措施，包括但不限于門禁開關、自動接地、緊急停止按鈕、狀態指示燈、安全互鎖等 |
|
|
控制 |
采用工業觸摸屏與PLC聯合控制系統 |
|
|
外形尺寸 （長×寬×高） |
800mm×1000mm×1832mm（控制柜體） |
|
|
800mm×1000mm×1832mm（高壓柜體） |
||
|
自動測量系統 |
||
|
示波器 |
可選配普源RIGOL、是德科技Keysight、泰克tektronix 等品牌示波器 |
|
|
殘壓采集 |
可選配分壓器采集試品殘壓 |
|
|
羅氏線圈 |
可選配電流采集羅氏線圈、可采集10/1000μs電流波形 |
|
|
波形測量軟件 |
可選配自動測量軟件：測量軟件能自動采集示波器測試波形，并對波形的波前時間、波尾半峰時間、峰值電流、進行分析顯示，并生成EXCEL或圖片保存于電腦中，測量軟件采集波形為示波器原圖波形，不做任何分析和處理； |
|
|
隔離系統 |
可選配隔離系統：電腦與示波器通訊為RJ45通訊，電腦與示波器之間采用光電隔離系統； |
|
|
示波器 |
可選配普源RIGOL、是德科技Keysight、泰克tektronix 等品牌示波器 |
|
