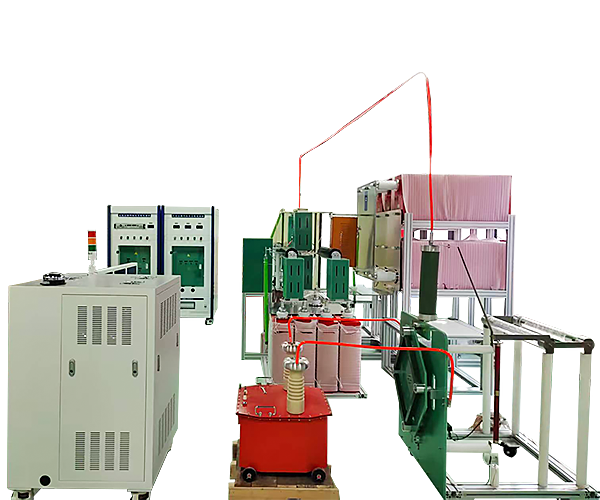

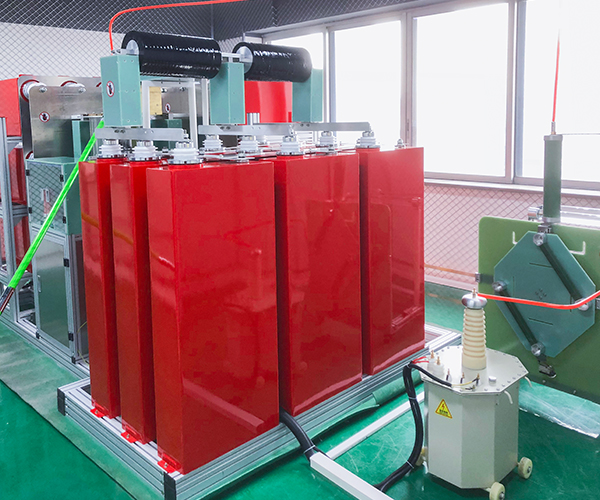

8/20μs兼容10/350μs模擬雷電實驗沖擊平臺是我司基于GB/T 18802.11標準自主開發，8/20μs與10/350μs采用1套電容實現。具有經濟性高，系統集成度高、操作簡單、智能化程度高等特點，可產生I類10/350μs（1kA～50kA）和II類8/20μs（1kA～200kA）的沖擊電流。主要用于SPD的限制電壓試驗，預處理試驗和動作負載試驗，也可用于MOV、GDT等防護元器件、電氣、5G通信、光伏儲能等整機產品等進行沖擊電流試驗和殘壓值的檢定，或者用于其他科學研究試驗。
型號: AT3181-（8/20μs雷電峰值）-（10/350μs雷電峰值）-J-S
依據標準
lIEC61643
lIEC62305
lGB/T18802.11
lYD/T1235.2
lTB/T2311
lUL1449
環境要求
l輸入電壓：AC380/50Hz
l海拔高度：≤2000m
l環境溫度：－10℃～＋40℃
l相對濕度：≤85％、無凝霜
l防雷接地；獨立防雷接地≤4Ω
l無導電塵埃、無火災及爆炸危險、無腐蝕金屬和絕緣的氣體、電源電壓波形為正弦波、供電電源波形畸變率<5%
產品參數
|
10/350μs波形參數 |
允許誤差 | |
|
短路電流輸出范圍 |
1kA～50kA |
±10% |
|
波前時間T1 |
10μs |
-10%～﹢100% |
|
波尾半峰值間T2 |
350μs |
±20% |
|
沖擊電流轉移電荷量Q |
Iimp×a（a=5×10-4s） |
-10%～﹢20% |
|
沖擊電流比能量W/R |
Iimp2×b（b=2.5×10-4s） |
-10%～﹢45% |
|
電荷量Q轉移時間 |
＜5ms |
|
|
比能量W/R釋放時間 |
＜5ms |
|
|
沖擊持續時間 |
＜5ms |
|
|
8/20μs波形參數 |
||
|
短路輸出電流范圍 |
1kA～200kA |
±10% |
|
波前時間T1 |
8μs |
±10% |
|
波尾半峰值間T2 |
20μs |
±10% |
|
反極性振蕩 |
≤30%IPeak |
|
|
功能性參數 |
||
|
極性 |
正極性、負極性 |
|
|
相位觸發 |
0o～360o（10°步進），相位觸發系統為系統供電； |
|
|
循環次數 |
1～9999次； |
|
|
間隔時間 |
1～9999s； |
|
|
安全 |
測試系統具有完善的安全保護措施，包括：門禁開關、自動接地、緊急停止按鈕、狀態指示燈、安全互鎖等 |
|
|
控制 |

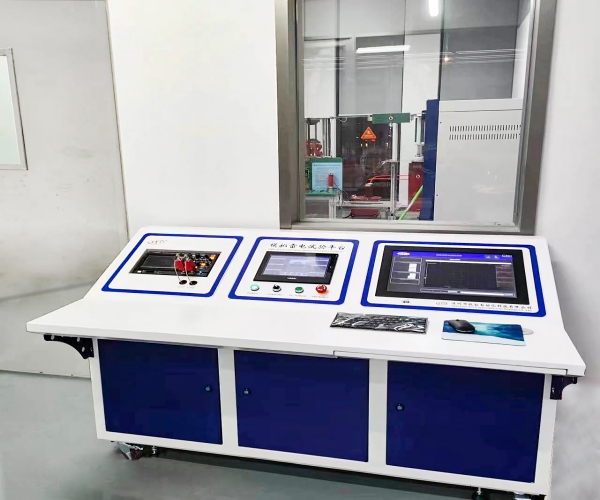

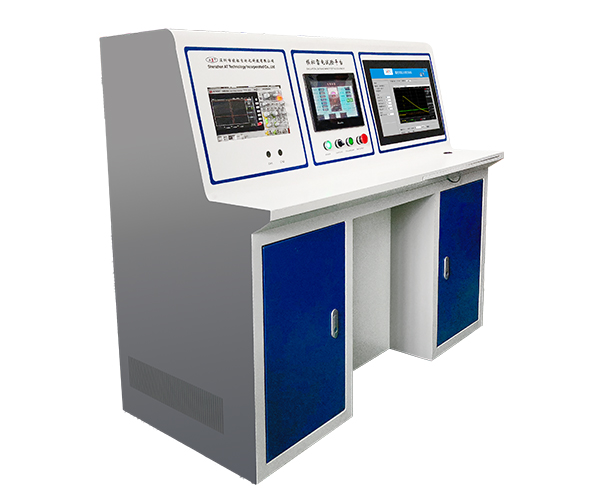

采用工業觸摸屏和PLC聯合控制系統 |
|
|
自動測量系統 |
||
|

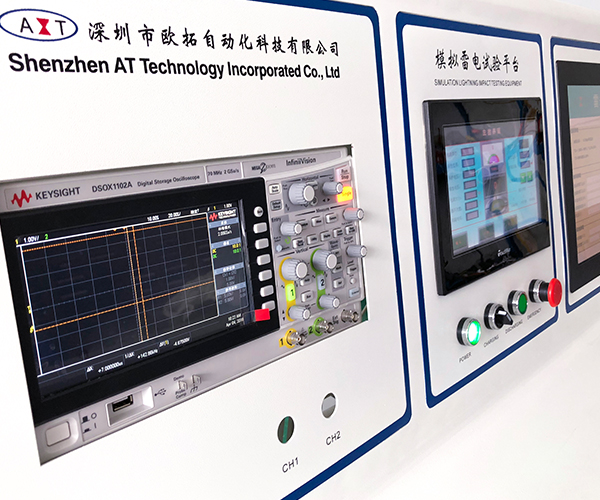

示波器 |
可選配普源RIGOL、是德科技Keysight、泰克tektronix 等品牌示波器 |
|
|
殘壓采集 |
配置電壓采集分壓器、可采集試品殘壓 |
|
|
羅氏線圈 |
配置電流采集羅氏線圈、可采集8/20μs和10/350μs電流波形 |
|
|
電腦 |
配置19寸觸摸一體工業電腦 |
|
|
波形測量軟件 |
配置自動測量軟件：測量軟件能自動采集示波器測試波形，并對波形的波前時間、波尾半峰時間、峰值電流、進行分析顯示，并生成EXCEL或圖片保存于電腦中，測量軟件采集波形為示波器原圖波形，不做任何分析和處理； |
|
|
隔離系統 |
電腦與示波器通訊為RJ45通訊，電腦與示波器之間采用光電隔離系統； |
|
